很多塑膠模具設計新手都很渴望能夠設計一些復雜的模具，但往往都是第一步都卡住了，分模分不開，遇到一些曲面的產品，分型面無從下手，下面我哪一個汽車模的產品跟大家介紹一些創建曲面分型面的技巧，希望能給大家?guī)硪恍椭?/span>/ L8 q' G+ M8 X+ z$ y0 \

1.分型面優先選擇產品的原始分型面，先用“擴大面”命令將產品的原始分型面擴大，注意擴大的模式選擇線性，擴大兩個面使兩個面相交，結果如圖所示

2.用“修剪和延伸”命令將兩個面創建拐角，注意類型選擇制作拐角，結果如圖所示

本帖隱藏的內容

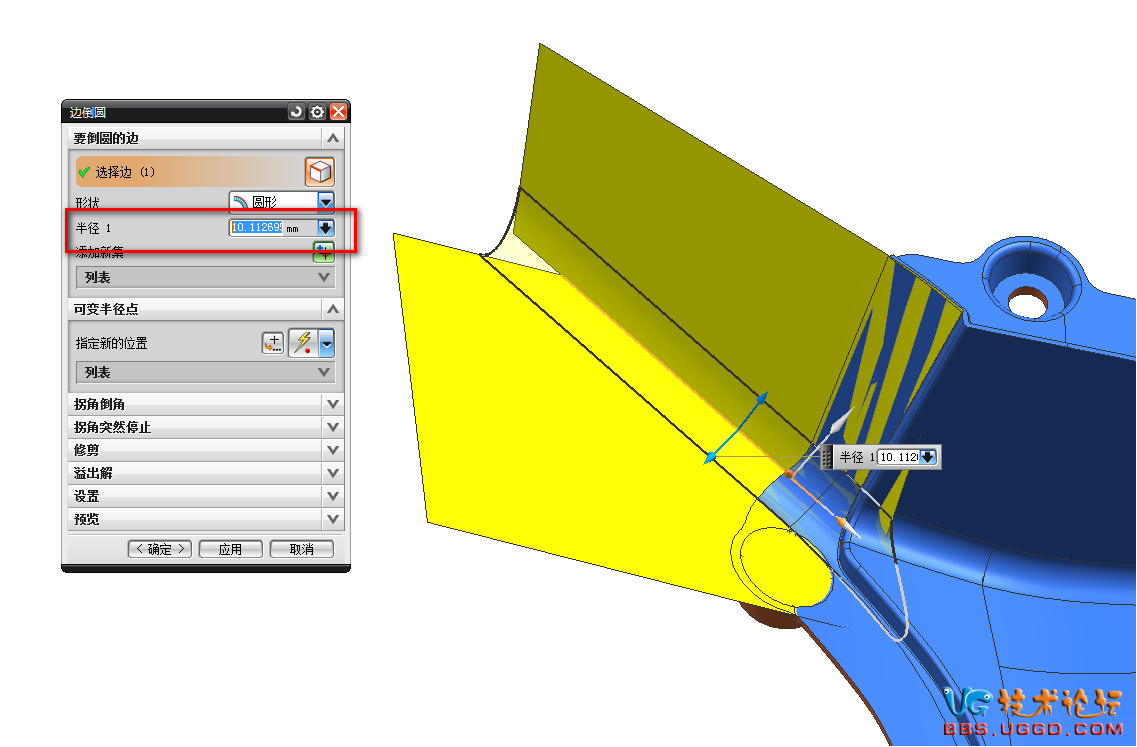

3.用“幾何屬性”命令測量兩個面之間的R角是多少，并且將R角的數據復制下來，然后用“邊倒圓”命令將R角倒上，粘貼R角的數據到半徑1對話框中，確定

4.利用“修剪片體”命令將伸到產品里面的分型面修剪掉，結果如圖所示

5.用“擴大面”命令將產品的原始分型面擴大，注意擴大的模式選擇線性，擴大如圖所示的兩個綠色面

6.用“縫合”命令將兩個綠色面縫合起來，發現兩個面之間公差間隙太大無法縫合，碰到這種情況，我們只能考慮做面，將大的綠色面用“修剪體”命令修剪掉一部分，如圖所示

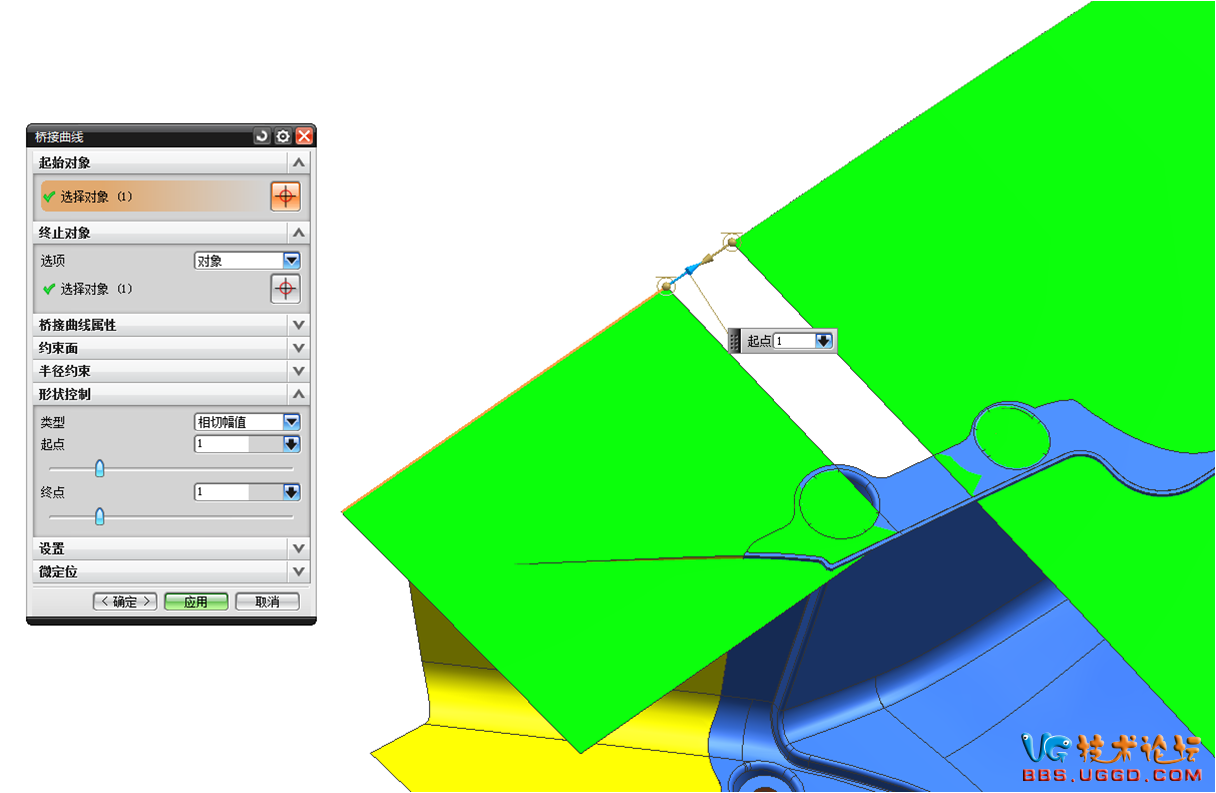

7.用“橋接曲線”命令橋接一根線，如圖所示

8.用“通過曲線網格”命令創建分型面，并約束三個面G1相切，結果如圖所示


下載附件保存到相冊

2017-2-28 20:47 上傳

9.將三個面縫合起來，利用“修剪片體”命令將伸到產品里面的分型面修剪掉，結果如圖所示
